ỨNG DỤNG THIẾT BỊ GHI DỮ LIỆU LR8450 VÀ PHÂN TÍCH CÔNG SUẤT PW6001 CỦA HIOKI ĐỂ ĐO VÀ GIÁM SÁT ĐIỆN MẶT TRỜI

May 7, 2020

ĐO VÀ GIÁM SÁT ĐIỆN MẶT TRỜI VỚI THIẾT BỊ GHI DỮ LIỆU LR8450 VÀ PHÂN TÍCH CÔNG SUẤT PW6001 CỦA HIOKI

Hệ Thống Điện Mặt Trời là gì (PV)?

Hệ thống điện Mặt trời PV là công nghệ được tạo bởi các thành phần chính[1]: Tế Bào Quang Điện, Tế Bào Lưu Trữ Pin, Đơn Vị Điều Hoà Năng Lượng Mặt Trời (PCU), Bộ Chuyển Đổi AC-DC Cách Ly, Bảng Chuyển Mạch AC và Công Tơ Điện (Hình 1.0).

Hình 1.0 Các Thành Phần Chính Của Hệ Thống Điện Mặt Trời Hoà Lưới

Nguyên liệu cấu thành tế bào quang điện chủ yếu từ tinh thể silicon[2] (silicon loại N và loại P), tạo ra điện áp khi có ánh sáng chiếu vào (bất kỳ nguồn sáng nào). Ánh sáng mặt trời mang theo một gói nhỏ năng lượng gọi là phô tông khi chiếu sáng[3]. Các hạt electron của nguyên tử silicon trong các tế bào quang điện thẩm thấu năng lượng từ năng lượng phô tông của ánh mặt trời. Khi có đủ năng lượng thẩm thấu, nó cho phép các hạt electron di chuyển tự do, tạo ra chênh lệch năng lượng điện, hay còn là điện áp dòng điện một chiều (DC) (Hình 2.0)

Hình 2.0 Nguyên Lý Hoạt Động Của Các Tế Bào Quang Điện

Các tế bào quang điện được kết nối bằng điện để tạo thành một module PV, nhiều module PV sau đó lại được kết nối để tạo thành một tấm quang năng để tăng điện đầu ra do một tế bào quang điện đơn lẻ chỉ có thể sản sinh ra 1 đến 2 watt điện. Điện áp DC có thể được biến đổi thành dòng điện xoay chiều (AC) bằng một PCU để khách hàng trực tiếp sử dụng hoặc lưu trữ trong các cell pin thông qua sạc pin.

Sự Quan Trọng Của Giám Sát Các Thông Số Điện Mặt Trời

Mặc dù điện mặt trời là năng lượng tái tạo, dễ dàng có được và sạch hơn so với nhiên liệu hoá thạch, nhưng hệ thống này có chi phí lắp đặt cao, trong khi hiệu suất lại phụ thuộc rất nhiều vào thời tiết (bức xạ ánh nắng). Do vậy, hệ thống cần được giám sát và đảm bảo sản xuất ra công suất tối đa đáp ứng Tỷ Suất Hoàn Vốn (ROI)[4], tức hiệu suất của toàn bộ hệ thống điện mặt trời.

Mức độ đo chính xác cũng có thể ảnh hưởng ROI hệ thống điện mặt trời. Việc đo mức năng lượng mặt trời tiêu thụ quy mô lớn có thể ở phạm vi MWh hoặc GWh. Tuy nhiên, yêu cầu chính xác công tơ điện lại chỉ từ Class 0.5% trở lên. Trong khi đó, thiết bị phân tích công suất có mức độ chính xác cao hơn (Độ chính xác: 0.02%). Ví dụ, một thiết bị phân tích công suất độ chính xác thấp đo được Công suất Tiêu thụ là 138,800MWh, trong khi đó thiết bị phân tích công suất độ chính xác cao của Hioki PW6001 lại đo được Công suất Tiêu thụ là 138,813MWh. 13MWh chênh lệch ảnh hưởng đáng kể về chi phí đối với các quốc gia tính thuế năng lượng cao. Do đó, một thiết bị phân tích công suất chính xác cao được khuyến nghị sử dụng trong kiểm tra mức tiêu thụ điện mặt trời tại phía tải của khách hàng.

Một yếu tố quan trọng khác khi sử dụng thiết bị phân tích công suất của Hioki là có thể đo nguồn điện áp điện mặt trời lên đến 1500V DC. Đặc điểm đo độc đáo này cho phép thiết bị Phân tích Công suất đo chính xác hiệu suất nguồn điện của PCU.

Đo Các Thông Số Điện Mặt Trời Bằng Các Thiết Bị Phân Tích Công Suất PW6001 và Ghi Dữ Liệu LR8450

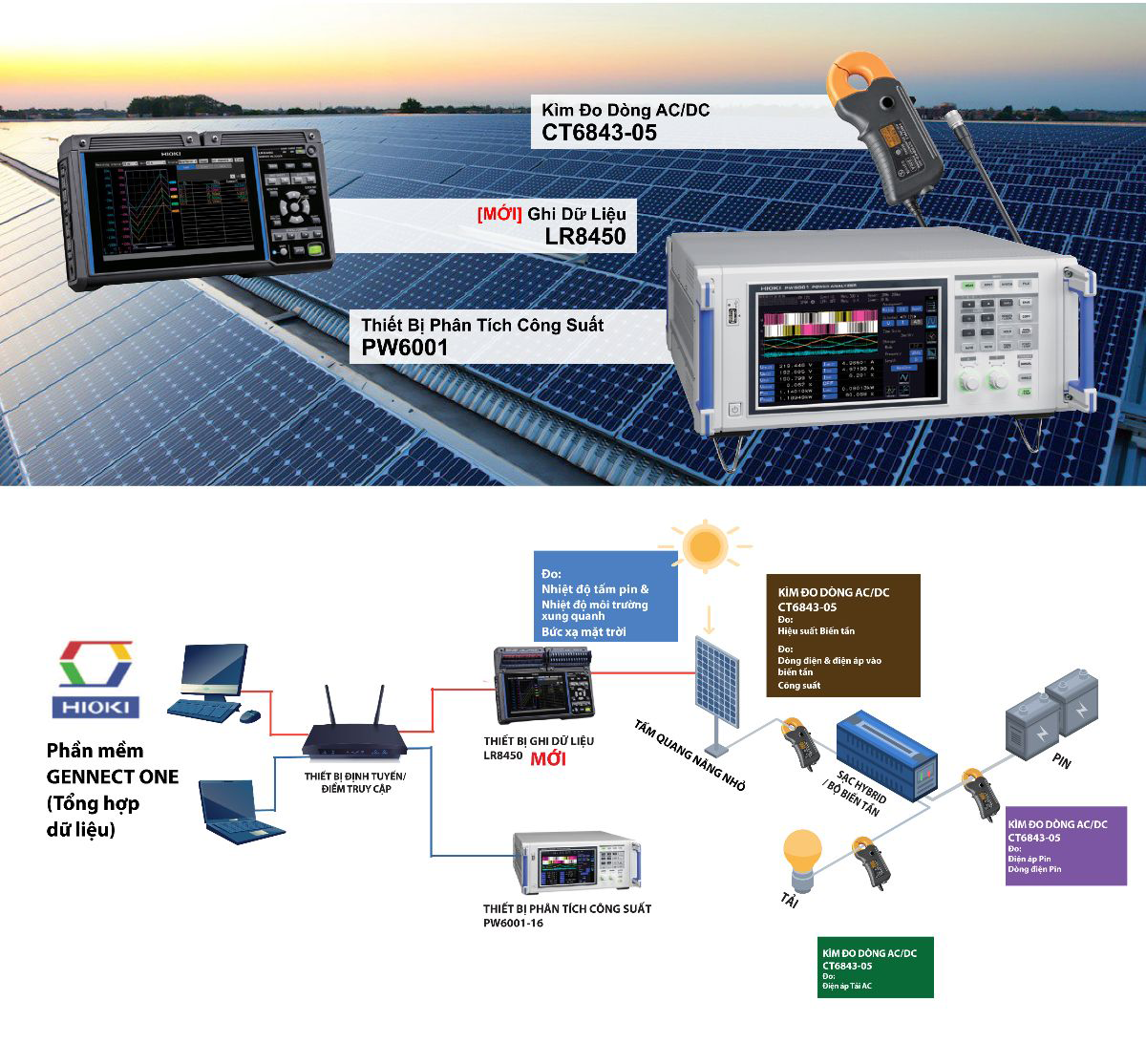

Sử dụng cài đặt hệ thống điện mặt trời quy mô nhỏ như hình 3.0 để đo điện mặt trời bằng các thiết bị PW6001 và LR8450.

Hình 3.0 Minh Hoạ Cài Đặt Hệ Thống Điện Mặt Trời Quy Mô Nhỏ

Bên dưới là các dữ liệu chạy thử từ mô hình điện mặt trời quy mô nhỏ với các tương quan thấy được giữa các thông số.

1) Tấm Quang Năng

Hình 4.0 Nhiệt Độ Tấm Quang Năng Và Nhiệt Độ Môi Trường

A) Nhiệt độ tấm quang năng và nhiệt độ môi trường (Hioki Data Logger LR8450) Hình 4.0 cho thấy chiều hướng nhiệt độ tấm quang năng và nhiệt độ môi trường theo thời gian.

Hình 5.0 Bức Xạ Ánh Sáng

B) Bức xạ ánh sáng (Hioki Data Logger LR8450 và bộ cảm biến bức xạ mặt trời) Hình 5.0 cho thấy dao động bức xạ liên tục do mây di chuyển che đi ánh sáng mặt trời chiếu đến bộ cảm biến bức xạ mặt trời.

2) Bộ Biến Tần (Hioki Power Analyzer PW6001)

Hình 6.0 Hiệu Suất Và Công Suất Bộ Biến Tần

A) Nguồn điện vào, nguồn điện ra và hiệu suất bộ biến tần
Nguồn điện vào, phụ thuộc nhiều vào ánh mặt trời, được thấy là tỷ lệ nghịch với hiệu suất bộ biến tần. Phép đo có độ chính xác cao đến từng giây này (Hình 6.0) chỉ có thể đạt được thông qua thiết bị phân tích công suất chính xác cao.

Miễn trừ trách nhiệm: Các dữ liệu đo này không đại diện cho trường hợp thực tế của hệ thống điện mặt trời quy mô lớn trong Hình 7.0.

Hình 7.0 Ví Dụ Lắp Đặt Hệ Thống Điện Mặt Trời Quy Mô

Hình 8.0 Đầu Vào Bộ Biến Tần Và Điện Áp Pin Theo Tải

B) Điện áp và dòng điện đầu vào bộ biến tần
Dòng điện và điện áp đầu vào bộ biến tần sụt khi sa thải tải AC (Hình 8.0).

3) Sạc Pin

Hình 9.0 Điện Áp Sạc Tấm Quang Năng Và Điện Áp Pin

A) Điện áp sạc tấm quang năng và điện áp pin (Hioki Power Analyzer PW6001)
Điện áp sạc tấm quang năng tăng và san bằng giá trị điện áp pin khi không có tải AC hoạt động (Hình 9.0)

Bên dưới là một vài ảnh chụp màn hình thực tế đo lường bộ biến tần trong hệ thống điện mặt trời bằng Hioki Power Analyzer PW6001 (Hình 10.0 và Hình 11.0).

Hình 10.0 Phép Đo Điện Áp, Dòng Điện Và Công Suất Bộ Biến Tần Bởi Các Kênh Với Sơ Đồ Nối Dây

Hình 11.0 Công Suất Điện Vào, Công Suất Điện Ra Và Hiệu Suất Bộ Biến Tần

Kết luận: Việc kiểm tra tổng thể hiệu suất của hệ thống điện mặt trời cũng như chi phí năng lượng bằng cách tham khảo chéo với công tơ điện đóng vai trò quan trọng. Các thiết bị Power Analyzer PW6001 và Data Logger LR8450 độ chính xác cao của Hioki có thể giúp tối ưu hoá hiệu suất tổng thể của hệ thống điện mặt trời và ROI.

Dữ liệu đo được trong thiết bị Power Analyzer PW6001 có thể được truy xuất không dây thông qua Bluetooth và ghép nối với thiết bị Hioki Data Logger LR8410. Trong khi đó thiết bị Data Logger LR8450 có tích hợp máy chủ HTTP từ xa để cấu hình và giám sát thiết bị thông qua một trình duyệt, cũng như chức năng máy chủ FTP để thu được dữ liệu từ xa. Các tấm quang năng thường được gắn trên đỉnh mái nhà hoặc đặc biệt cấu trúc xây dựng tại một khu vực rộng lớn (trang trại điện mặt trời) để tối đa hoá tiếp xúc với mặt trời. Do vậy, các tính năng này thu dữ liệu đo dễ dàng và thuận tiện.

Để tham khảo chi tiết các thiết bị Hioki, vui lòng truy cập các đường dẫn sau:

• Memory HiLogger LR8450 (MỚI)

• Power Analyzer PW6001

• AC/DC Current Probe CT6843-05
